S13油浸式變壓器
油浸式變壓器
適用范圍：
產品詳情
S13型是我公司在原S11型配電變壓器基礎上，通過新材料、新工藝的研究運用及自主創新與技術引進結合的方式，通過對鐵芯及線圈結構的優化創新設計，達到降低空載損耗及噪聲的目的。自主開發的產品空載損耗平均下降了37%。噪聲水平與現行國標JB/T10088—2004比較平均下降20%，產品性能水平達到國內先進水平。執行標準如下：
GB1094.1-2-1996電力變壓器
GB1094.3-5-2003電力變壓器
GB/T6451—2008三相油浸式電力變壓器技術參數和要求。
二、使用條件：
高環境溫度:+40℃低環境溫度:-25℃
海拔高度:<1000m
高月平均相對濕度:90%(20)

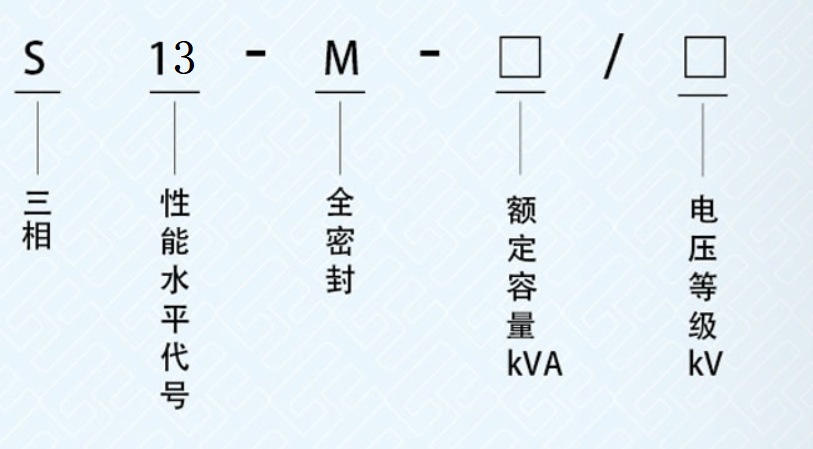

安裝地點:安裝在沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所,戶內或戶外。三、型號及含義
S13型超低損耗全密封油浸式電力變壓器是我公司設計和生產的新型節能變壓器產品
我公司生產的S13型系列產品全部采用上海寶鋼0.23-0.30mmQ系高導磁曲向硅鋼片制造,高低壓繞組全部使用全銅箔和銅導線生產，并采用了全密封波紋片油箱結構,在網運行經濟效益顯著。
我公司生產的S13型產品采用疊鐵芯技術設計制造，產品具有免維護，維修方便、運行穩定的特點。
S13型電力變壓器與S11型相比空載損耗平均降低約27%。
器身內部設計了定位結構,確保在運輸過程中不產生移位,同時,所有的緊固件加裝鎖緊螺母，保證了產品在長期運行過程中緊固件不松動，滿足了不吊芯的要求。
全密封結構設計,使得變壓器器身與空氣隔絕,防止和減緩變壓器油的劣化和受潮,增強運行可靠性。
安全設計上安裝有壓力釋放閥信號溫度計氣體繼電器等確保變壓器安全運行。
油箱表面經去油、去銹、磷化處理后用三防漆(防雨、防潮、防鹽霧)涂裝,可以滿足冶金,石化系統等潮濕污穢地區的特殊空載損耗平均下降了37%。噪聲水平與現行國標JB/T10088 2004比較平均下降20%,產品性能水平達到國內先進水平。

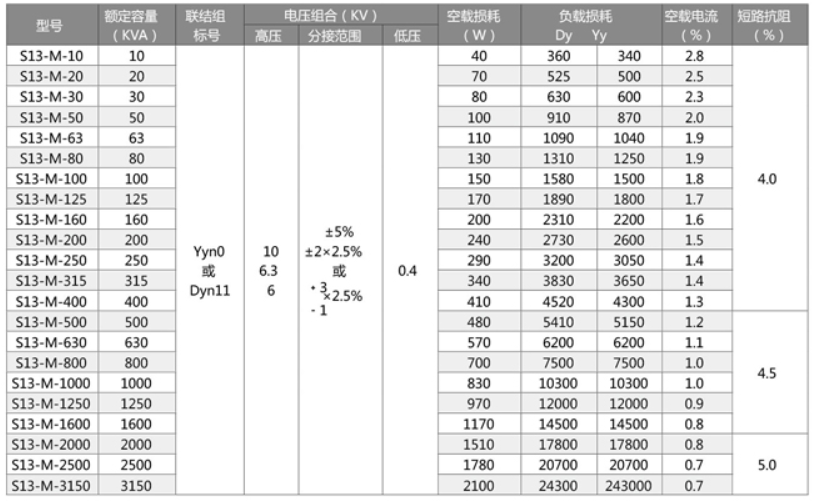

五、技術參數
